煤矿井下局部通风机智能控制与调度系统

--------------------------------------------------------------

我公司研发的局部通风机智能控制系统实现了用地面监控计算机对井下局部通风机的启停控制；每天定时自动对主备风机进行切换实验；能够在主风机因故障停车时自动切换至备用风机，并在主风机回复正常后停止备用风机恢复主风机的工作；能够对风机运行状态、瓦斯浓度、风速进行监测；地面监控软件能够记录局扇风机运行和试验的历史资料；能够将全矿局扇的运行信息通过局域网传送给有权浏览的用户。

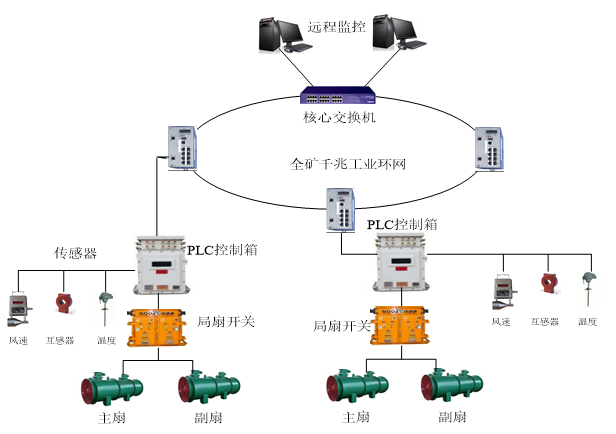

本系统主要由地面监控计算机、矿用PLC控制柜、监测传感器、信号测取装置、通讯装置、输出及显示装置等组成。PLC选用西门子S7-1200 系列产品，通过监测传感器，采集主副局部通风机的电压、电流、工作方式、控制方式、报警状态、运行时长、通讯状态等主要参数，并通过工业以太网输送给地面计算机， 实现对局部通风机的启停、倒机和监护。

1、系统主要功能及特点：

1）在地面监控计算机上，可以实现对井下局部通风机的启停，并显示其工作状态；可以控制主副风机的自动切换，当主风机出现故障时，自动切换至副风机。

2）在地面监控计算机上，可以对局部通风机拖动电机的运行电流、供电电压、组合开关工作方式、通风机切换工作方式、保护器报警信息、通信状态进行显示。所测值超过设定值能发出报警信号。

3）能对每部局部通风机的主要运行信息进行记录，主要包括：主副风机的开停状态、运行时间、切换时间等。信息的保持时间大于一年。

4）系统能对地面调度人员的操作进行记录和查询，并保存一年以上。

5）密码权限管理：对监控软件实现权限管理，风机远程操作时要输入相应密码进行确认，防止误操作发生。操作前要相应的用户登录，防止无关人员随意操作造成事故发生。

6）参数设置功能：能通过远程监控软件实现对局扇安装地点、名称进行设置，方便对局部通风机的管理与调度。

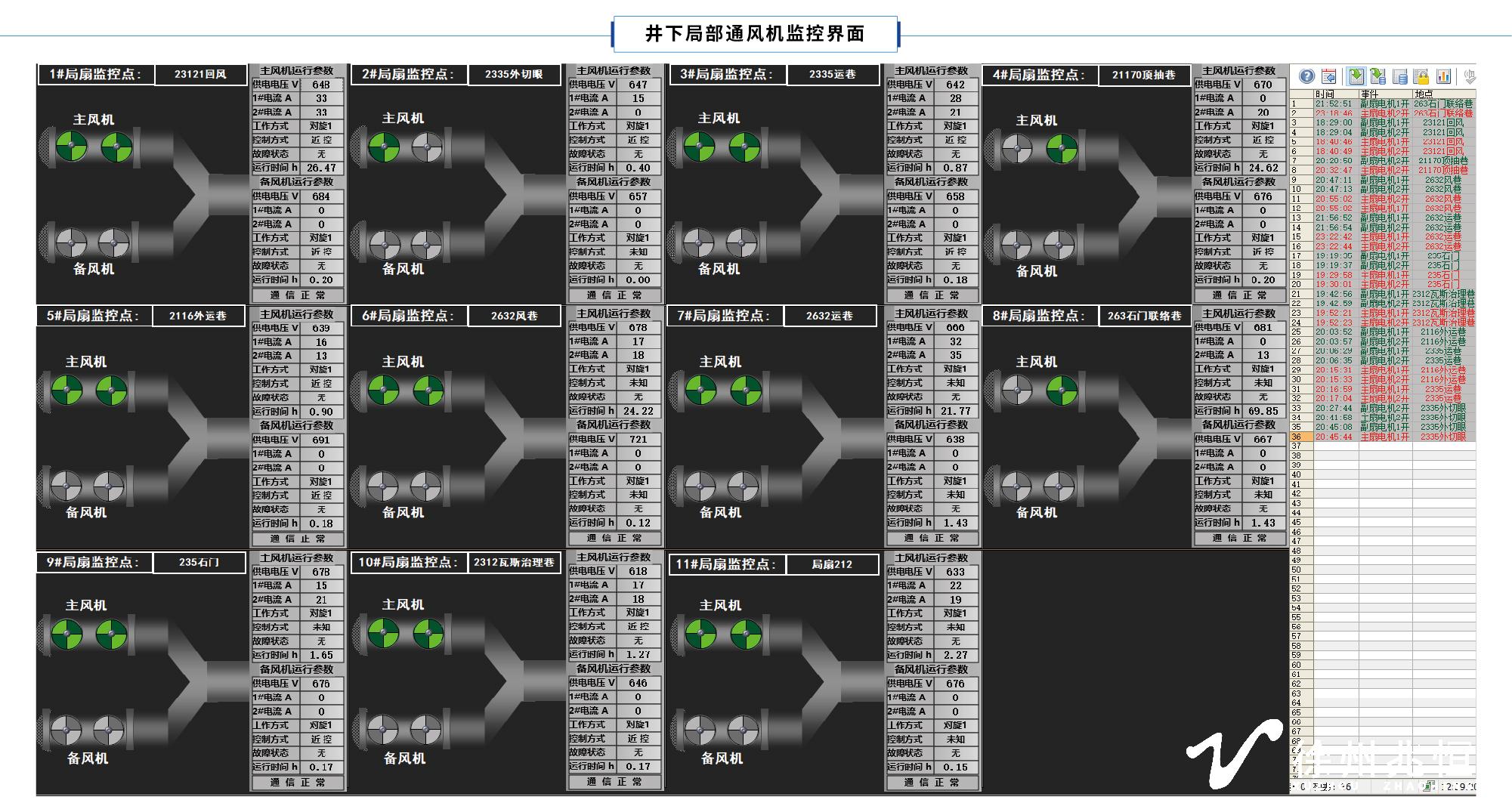

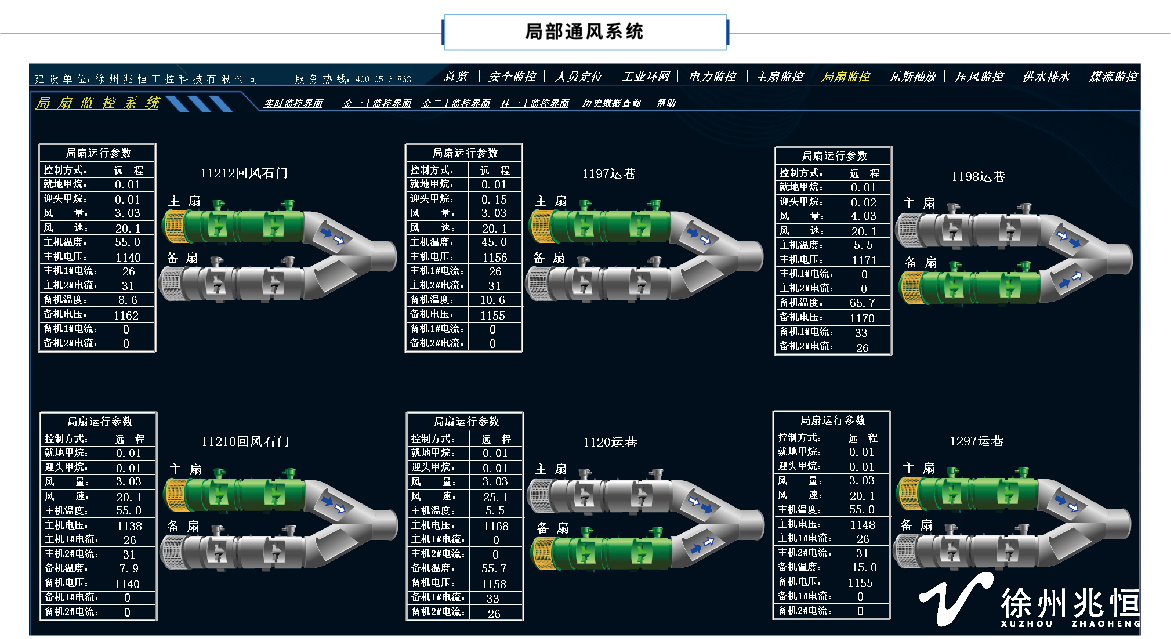

2、案例展示：
